智能控制模块 (ICM-200)

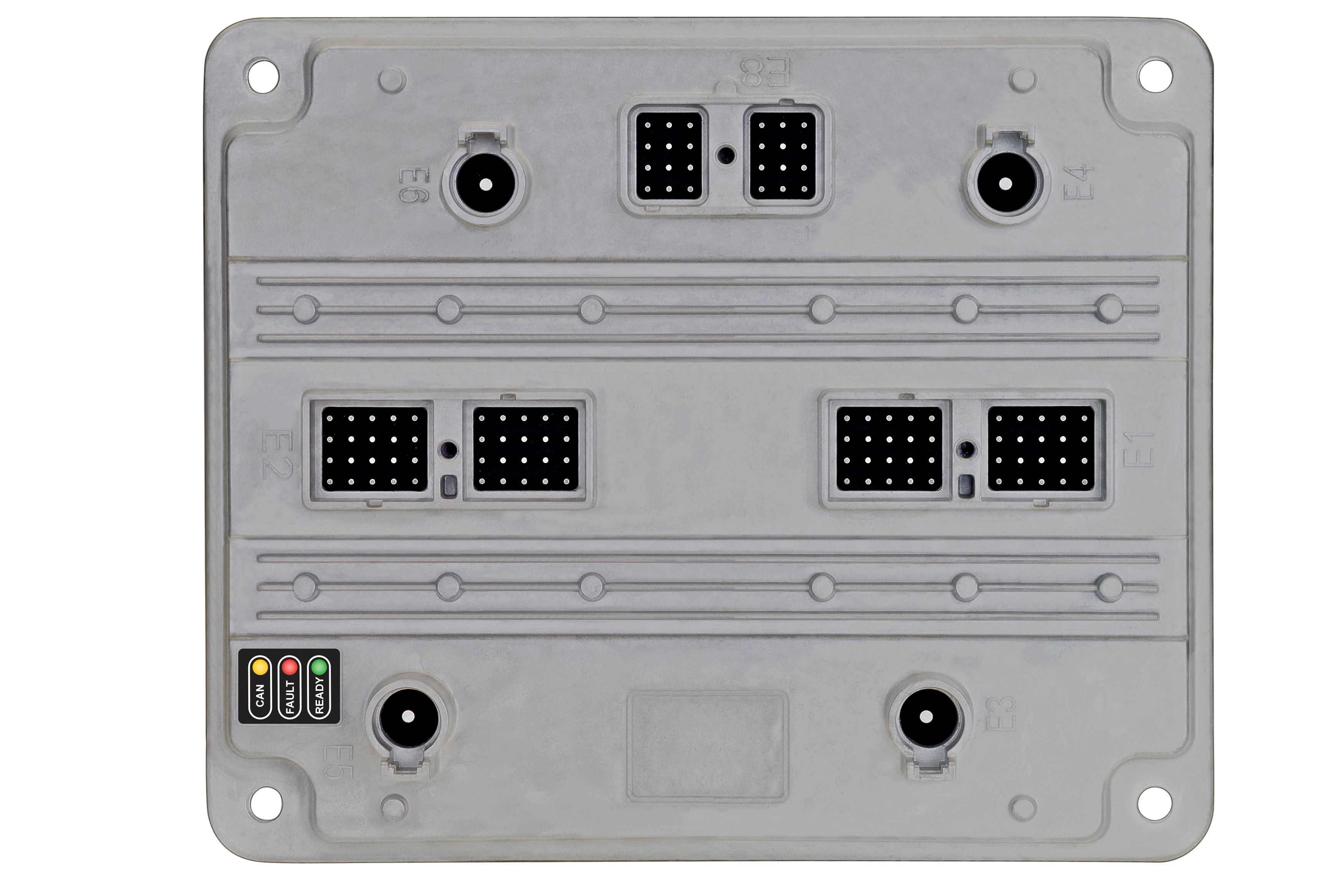

ICM-200

ICM-200是一种可由用户自定义的控制模块,通过可视化编程逻辑增强车辆的功能。 该模块与多个车辆系统连接,以感应和控制车辆设备,使用SimulinkTM系统可视化建模和模拟车辆系统。 ICM模块可作为一整套用于与车辆部件的通信并控制的仪表系统。

ICM-200模块使用户能够利用先进的诊断功能和各种输入信号来更详细地查看车辆状态,增强车辆的远程信息处理系统。 该系统可以独立工作,也可以做为车辆仪表系统的一部分,整体显示车辆状态并高亮显示系统中的任何故障,并显示发生故障的相应区域/模块或 “可能范围”的详细状态数据。



特点
  • 通过Simulink可自由编程
  • 先进的诊断能力
  • 4个50A的动力部分
  • 78个I/O接口
  • 2个CAN总线接口(250/500K)
  • 3个状态LED指示灯
  • 所有的输出口都可用做PWM控制
应用
  • 制动管路压力
  • 增加车辆目前的远程信息处理系统
  • 踏板压力
  • 辅助气压
  • 涡轮增压压力
  • 悬挂系统压力
  • 发动机歧管真空度
  • 空气或燃油滤清器真空度
  • 中央轮胎充气系统
  • 概述 +


    ICM与多个车辆系统连接以感应和控制设备。 它与数字信号,传感器,开关,电机,灯光,电磁阀等设备相连,并允许用户按照他们想要的行为进行编程。 通过SimulinkTM系统,用户可以进行可视建模并模拟车辆系统,预先和随时测试,并自动为车辆应用生成代码。

    该系统取代了之前保险丝和继电器的功能,并增加了SAE J1939 CAN通信和自定义编程的功能,用于控制车辆底盘上的元器件。 通过SimulinkTM系统,ICM模块可以取代目前车辆上许多小模块,如速度开关、多功能闪光模块和互锁模块等的功能。 在用于与车辆部件的通信和控制的仪表系统中,ICM扮演了极其重要的角色。
